لحیم کاری در الکترونیک چگونه است؟
لحیم کاری یکی از فرآیندهای اساسی در لحیم کاری، مهارتی اساسی و بیبدیل در دنیای الکترونیک و ساخت مدارهای چاپی (PCB) به شمار میرود. این فرآیند که به عنوان ستون فقرات اتصال قطعات الکترونیکی شناخته میشود، نه تنها کیفیت نهایی پروژههای الکترونیکی را تعیین میکند، بلکه در دوام و عملکرد صحیح مدار نیز نقش حیاتی دارد. اگر شما هم قصد دارید وارد دنیای جذاب طراحی و ساخت مدارهای الکترونیکی شوید یا پروژههای DIY الکترونیکی خود را به سطح بالاتری برسانید، یادگیری اصول لحیم کاری دقیق و حرفهای، اولین قدم مهم در این مسیر است. در این مطلب ، به بررسی جامع تکنیکهای لحیم کاری، ابزارهای مورد نیاز، نکات طلایی برای لحیم کاری بدون نقص و رایجترین اشتباهات در این زمینه خواهیم پرداخت. همراه ما باشید تا با تسلط بر مهارتهای لحیم کاری، پروژههای الکترونیکی خود را به شکلی حرفهای و ماندگار اجرا کنید.
روش اول : لحیمکاری دستی

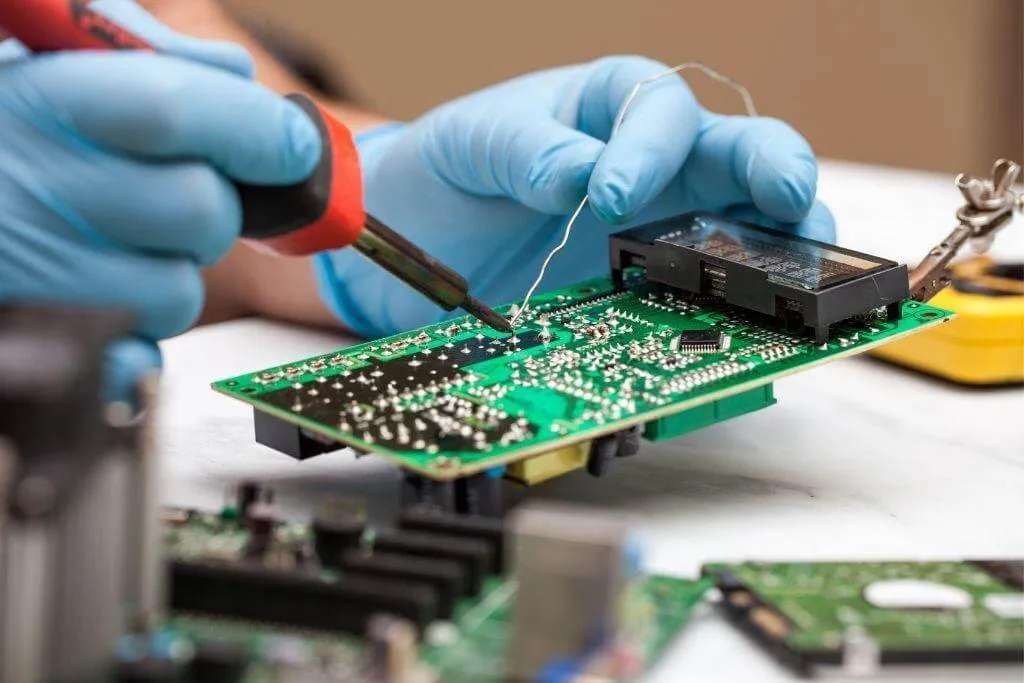

لحیمکاری دستی یکی از رایجترین روشها می باشد که توسط تکنسینها و مهندسان برای تعمیرات یا مونتاژهای دستی بردهای الکترونیکی انجام میشود. در این روش از لحیم و دستگاه لحیمکاری دستی برای ذوب لحیم و اتصال قطعات به برد استفاده میشود. این روش معمولاً برای پروژههای کوچک و تعمیرات استفاده میشود . لحیمکاری دستی برای بردهای PCB یک فرآیند بسیار مهم در ساخت و تعمیر قطعات الکترونیکی است در اینجا مراحل اصلی لحیمکاری دستی برای برد های PCB آورده شده است.
قدم اول : آمادهسازی تجهیزات و ابزار
سیم لحیم: سیم لحیم معمولاً از آلیاژ قلع-سرب یا قلع-مس ساخته میشود. سیم لحیم بدون سرب به دلیل مسائل زیستمحیطی و سلامتی بسیار محبوب است.
هویه (Soldering Iron): ابزاری است که دمای بالایی دارد و برای ذوب کردن لحیم به کار میرود. هویه باید دارای نوک دقیق و تمیز باشد.
نوک هویه (Soldering Tip): که با دمای بالا میسوزد و به وسیله آن لحیم را ذوب میکنید.
کِش (Desoldering Tool): برای برداشتن لحیم اضافی یا تعویض قطعات معیوب.
پاککننده یا مسواک (Soldering Flux): این ماده به تمیزتر شدن لحیمکاری کمک میکند و به جریان بهتر لحیم در مدار کمک میکند.
نگهدارنده قطعات: برای ثابت نگه داشتن قطعات در محل خود
شما می توانید انواع لوازم مورد نیاز خود را برای فعالیت لحیم کاری با مناسب ترین قیمت از فروشگاه تخصصی لحیم تهیه کنید.
قدم دوم : آمادهسازی برد PCB
قبل از شروع لحیمکاری، باید برد PCB تمیز باشد از هیچ گونه گرد و غبار یا روغن روی برد نباید باقی بماند، چون اینها میتوانند مانع اتصال صحیح لحیم شوند. اگر برد جدید است، باید سوراخهای برد برای نصب قطعات مناسب باشد
قدم سوم : نصب قطعات
قطعات الکترونیکی مانند مقاومتها، ترانزیستورها، دیود ها و چیپ ها باید در مکانهای مشخصشده در طراحی برد نصب شوند. هر قطعه را به درستی در سوراخهای مربوطه قرار داده و پایههای آن را از طرف دیگر برد بیرون بزنید
قدم چهارم: لحیم کاری قطعات
هویه را به دمای مناسب (معمولاً 350 درجه سانتیگراد) گرم کنید. نوک هویه را به پایه قطعه و لبه سوراخ PCB بزنید تا حرارت به درستی منتقل شود . بلافاصله بعد از تماس هویه با پایه قطعه، لحیم را به لبه سوراخ اضافه کنید. لحیم باید به صورت روان و یکنواخت روی اتصال شکل بگیرد. پس از اضافه کردن لحیم، هویه را بردارید و اجازه دهید لحیم سرد شود
قدم پنجم: بررسی کیفیت لحیمکاری
لحیمکاری باید ظاهری صاف، براق و بدون اتصالات نامناسب یا پایههای لحیمکاری شده اضافی باشد. از طرف دیگر برد نیز باید بدون هرگونه سیم لحیم اضافی و تماس غیرمجاز بین پایهها باشد.
قدم ششم : برداشتن لحیم اضافی در صورت لزوم
اگر لحیم اضافی ایجاد شده باشد یا بطور تصادفی به مدار دیگر وصل شده باشد، میتوان از ابزارهای خاصی مانند کِش (Desoldering Pump) برای برداشتن آن استفاده کرد
قدم هفتم : تمیز کردن برد
پس از اتمام لحیمکاری، ممکن است سطح برد نیاز به تمیزکاری داشته باشد. از یک پاککننده مخصوص یا الکل ایزوپروپیل برای تمیز کردن برد استفاده کنید.
لحیمکاری دستی برای بردهای پی سی بی نیاز به تمرین و دقت زیاد دارد. برای افراد مبتدی، توصیه میشود که ابتدا با بردهای آزمایشی یا بردهای غیر مهم تمرین کنند تا تجربه بیشتری در این زمینه کسب نماییند.
روش دوم : لحیمکاری اتوماتیک

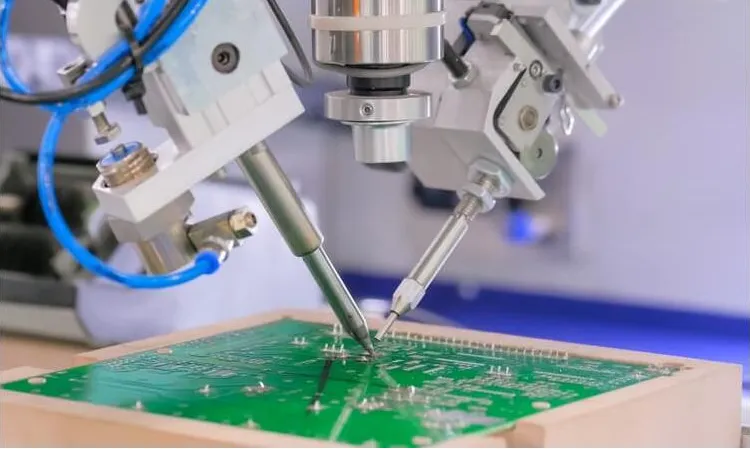

لحیمکاری اتوماتیک برای بردهای PCB یک فرآیند پیشرفته است که در تولید انبوه مدارهای چاپی استفاده میشود. این روش بطور عمده در کارخانههای تولید قطعات الکترونیکی به کار میرود و نسبت به لحیمکاری دستی از دقت و سرعت بالاتری برخوردار است. در لحیمکاری اتوماتیک، معمولاً از ماشینآلات و سیستمهای پیچیده برای انجام فرآیند لحیمکاری به صورت خودکار استفاده میشود. این روش شامل چند مرحله کلیدی است که در ادامه توضیح داده میشود
آمادهسازی برد پی سی پی و قطعات
قبل از شروع فرآیند لحیمکاری اتوماتیک، برد های PCB باید از نظر طراحی، سوراخها، و جایگاه قطعات به دقت بررسی شوند. همچنین، قطعات الکترونیکی باید در مکانهای مناسب (مانند صفحهنمایشهای ویژه یا نوارهای قطعات) برای قرار گرفتن در دستگاههای اتوماتیک آماده شوند. در این مرحله، اغلب از دستگاههای Pick and Place برای قرار دادن قطعات به صورت اتوماتیک روی برد استفاده میشود.
پوششدهی با فلکس (Fluxing)
در این مرحله، فلکس (یک ماده شیمیایی) به صورت یکنواخت روی برد PCB پاشیده می شود. فلکس از اکسید شدن فلز لحیم جلوگیری کرده و کمک میکند که لحیم به خوبی جریان یابد و اتصالات مستحکمی برقرار شود. فلکس معمولاً به وسیله یک دستگاه اتوماتیک اسپری یا قلمموی فلکسزن روی برد اعمال میشود.
لحیمکاری با استفاده از ریفلو (Reflow Soldering)
یکی از رایجترین روشهای لحیمکاری اتوماتیک ریفلو است که در آن از کورههای مخصوص استفاده میشود. در این روش، برد PCB پس از قرار گرفتن قطعات روی آن وارد یک کوره ریفلو میشود. کوره دارای چندین بخش با دماهای مختلف است
مرحله پیشگرم: در این مرحله، برد به آرامی گرم میشود تا دمای آن به دمای مطلوب برای لحیمکاری برسد.
مرحله اتصال (Soaking): در این مرحله، دمای برد کمی افزایش مییابد و قطعات و فلوکس کاملاً به هم میچسبند.
مرحله ذوب لحیم: در این مرحله، دمای کوره به حدود ۲۴۰ تا ۲۶۰ درجه سانتیگراد میرسد، که باعث ذوب شدن لحیم و اتصال قطعات به برد میشود.
مرحله خنکسازی: پس از ذوب لحیم، برد به آرامی در دستگاههایی که در این مرحله خنککننده دارند، سرد میشود تا لحیم دوباره جامد شود
لحیمکاری با استفاده از لحیمکاری موجی (Wave Soldering)
روش دیگر برای لحیمکاری اتوماتیک، لحیمکاری موجی است . در این روش، برد PCB از روی یک موج لحیم مذاب عبور میکند . لحیمکاری موجی برای بردهایی که قطعات از هر دو طرف دارند (مانند تکنولوژیهای SMD و THT) مناسب است. فرآیند به طور کلی شامل مراحل زیر است:
گرم کردن: برد PCB بهطور تدریجی گرم میشود.
تماس با موج لحیم: برد از روی یک موج لحیم مذاب عبور میکند. لحیم از طریق یک پمپ و یک تیغه ویژه به شکل موج در میآید.
خنکسازی: پس از عبور از موج لحیم، برد به آرامی سرد میشود
تمیز کردن برد (Cleaning)
پس از انجام لحیمکاری، باید برد از هرگونه باقیمانده فلکس یا لحیم اضافی پاکسازی شود. برخی از سیستمهای اتوماتیک این تمیزکاری را نیز انجام میدهند. تمیز کردن معمولاً به وسیله شستشو در ماشینهای مخصوص یا استفاده از الکل ایزوپروپیل برای پاکسازی باقیماندههای شیمیایی انجام میشود.
بررسی و آزمایش کیفیت لحیمکاری
بعد از اتمام فرآیند لحیمکاری، برد باید بررسی شود تا از کیفیت لحیمکاری اطمینان حاصل گردد. در این مرحله، ممکن است از سیستمهای X-ray برای بررسی دقیق اتصالات داخلی یا غیرقابل مشاهده استفاده شود. علاوه بر این، تستهای عملکردی مانند آزمون الکتریکی یا آزمون دیداری (Visual Inspection) برای شناسایی اتصالات نادرست و معیوب انجام میشود
مزایای لحیم کاری
- دقت بالا: لحیمکاری اتوماتیک به دلیل استفاده از ماشینآلات دقیق، اتصالات یکنواخت و باکیفیتی ایجاد میکند.
- سرعت بالا: در تولید انبوه، ماشینآلات قادرند لحیمکاری را با سرعت زیادی انجام دهند که بسیار مناسب برای تولیدات بزرگ است.
- کاهش خطا: احتمال خطاهای انسانی به حداقل میرسد زیرا تمام فرآیند بهطور اتوماتیک انجام میشود.
- صرفهجویی در هزینهها: برای تولید در حجم بالا، این روش بسیار مقرون بهصرفه است زیرا نیازی به نیروی انسانی زیاد نیست.
معایب لحیمکاری
- هزینه اولیه بالا: دستگاههای لحیمکاری اتوماتیک هزینه اولیه بالایی دارند.
- محدودیت در تعمیرات: اگر مشکلی در برد ایجاد شود، انجام تعمیرات بهصورت اتوماتیک ممکن است دشوار باشد.
- مناسب برای تولید انبوه: این روش بهطور معمول برای تولیدات بزرگ و انبوه استفاده میشود و برای تولیدات کوچک یا نمونهسازی به صرفه نیست.
در نهایت، لحیمکاری اتوماتیک به عنوان یکی از بهترین روشها برای تولید انبوه بردهای PCB با کیفیت بالا و سرعت بالا شناخته میشود و در صنایع الکترونیکی برای ساخت قطعات پیچیده و مدارهای چاپی کاربرد گستردهای دارد
